Podlahy
Pri izolovaní podlahových konštrukcií je rozhodujúci typ konštrukcie podlahy a hlavná funkcia konštrukcie – tepelná alebo zvuková izolácia. Ak ide o tepelnú izoláciu, musí hrúbka izolácie vychádzať z výpočtu tepelných strát cez konštrukciu. Všetky minerálnovláknité materiály NOBASIL sú výborné i akustické izolanty, pričom výrazne eliminujú účinky krokového hluku. I tu platí, že izolácia musí byť pokladaná súvislo a na doraz, pričom musí byť chránená proti vlhkosti. Pri type plávajúcich podláh ide najmä o technologickú vlhkosť. Základné rozdelenie typov podláh z hľadiska použitia materiálu NOBASIL, je na roštové a plávajúce. Do roštových podláh sa odporúča používať NOBASIL MPN, pretože izolácia tu nie je staticky namáhaná. Do plávajúcich podláh sú určené výrobky NOBASIL PTN, NOBASIL PTE, PTS a NOBASIL PVT. Posledné dva výrobky sú vhodné i do plávajúcich podláh vyhotovených suchým spôsobom, kde sa namiesto betónového poteru používajú veľkoplošné drevotrieskové alebo drevoštiepkové dosky, ktoré zabezpečujú plošné zaťaženie izolácie a nie bodové.

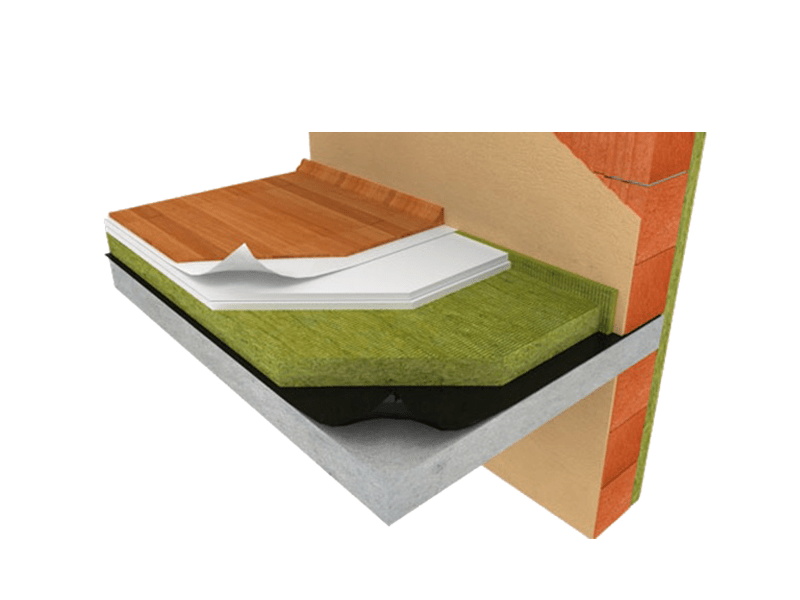

Ľahká plávajúca podlaha
- Nášlapná vrstva – laminátová podlaha
- Penová podložka pod laminátovú podlahu
- Roznášajúca vrstva z dvoch spriahnutých veľkoformátových dosiek
- Kročajová izolácia z minerálnej vlny PTS
- Železobetónová stropná doska
Vrchnú roznášaciu vrstvu tvoria veľkoplošné dosky:
- cementotrieskové,
- drevoštiepkové (OSB),
- drevotrieskové
- sadrokartónové
- sádrovláknité.
Pri ľahkej plávajúcej podlahe (LPP) je nutné roznášaciu vrstvu urobiť v dvoch vrstvách tak, aby bola striedavá orientácia dosiek. Pri doskách hrubších ako 22 mm je nutné použiť spájanie jednotlivých kusov na pero a drážku.
Anhydridová liata podlaha
Pri anhyridových podlahách (ALP) tvorí roznášaciu vrstvuanhydridový poter, ktorý by mal byť v minimálnej hrúbke 40 mm. Pre tento typ roznášacej vrstvy sú určené výrobky smaximálnou stlačiteľnosťou CP 2, čiže maximálne 2 mm. Použitie izolačných dosiek s anhydridovým poterom je potrebné vždy konzultovať z dodávateľom anhydridového poteru.
Maximáne úžitkové zaťaženie a stlačenie izolácie
V prípade použitia izolácie PTS v LPP alebo ALP celková hmotnosť nábytku, vybavenia a osôb v obytnom pristore (úžitkové zaťaženie) nesmie prekročiť 500 kg/m2. Pri tomto zaťažení dôjde k trvalému stlačeniu vrstvy izolácie o 2 mm.
V prípade použitia izolácie PVT v LPP alebo ALP celková hmotnosť nábytku, vybavenia a osôb v obytnom pristore (úžitkové zaťaženie) nesmie prekročiť 1000 kg/m2. Pri tomto zaťažení dôjde k trvalému stlačeniu vrstvy izolácie o 2 mm

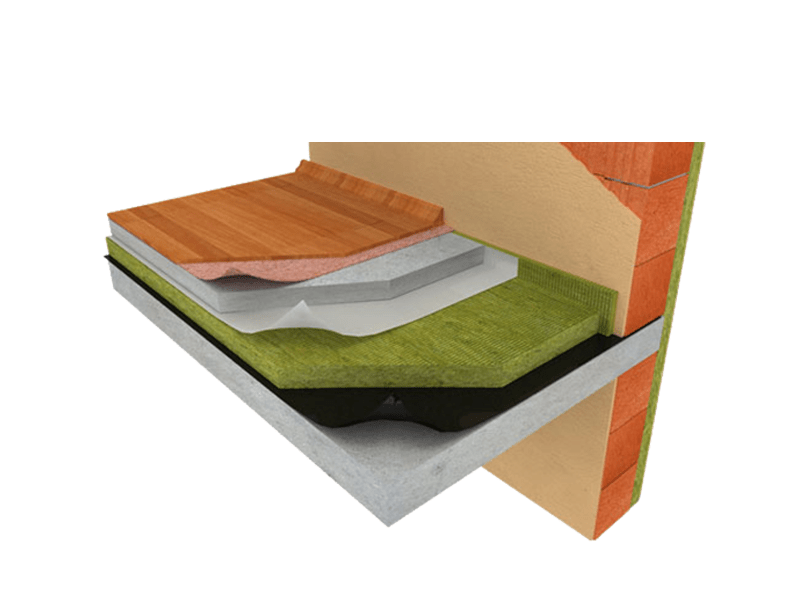

Ťažká plávajúca podlaha
- Nášlapná vrstva – laminátová podlaha
- Penová podložka pod laminátovú podlahu
- Betónový poter
- PE fólia
- Kročajová izolácia z minerálnej vlny PTN, PTE, PTS
- Železobetónová stropná doska
Vrchnú roznášaciu vrstvu tvoria veľkoplošné dosky:
- cementotrieskové,
- drevoštiepkové (OSB),
- drevotrieskové
- sadrokartónové
- sádrovláknité.
Pri ľahkej plávajúcej podlahe (LPP) je nutné roznášaciu vrstvu urobiť v dvoch vrstvách tak, aby bola striedavá orientácia dosiek. Pri doskách hrubších ako 22 mm je nutné použiť spájanie jednotlivých kusov na pero a drážku.
Ako vrchná roznášacia vrstva sa používa armovaná betónová mazanina pri minimálnej hrúbke 50 mm a kvalite betónu B 20.
Medzi betónovou mazaninou a betónovým poterom je nutné použiť separačnú hydroizolačnú fóliu. Pod ťažkú plávajúcu podlahu (TPP) je možné navrhnúť všetku druhy výrobkov pre podlahové konštrukcie, je však nutné prihliadať na účel miestnosti, v ktorej sa daná podlaha nachádza a teda na maximálne úžitkové zaťaženie, ktoré by malo byť určené projektantom.

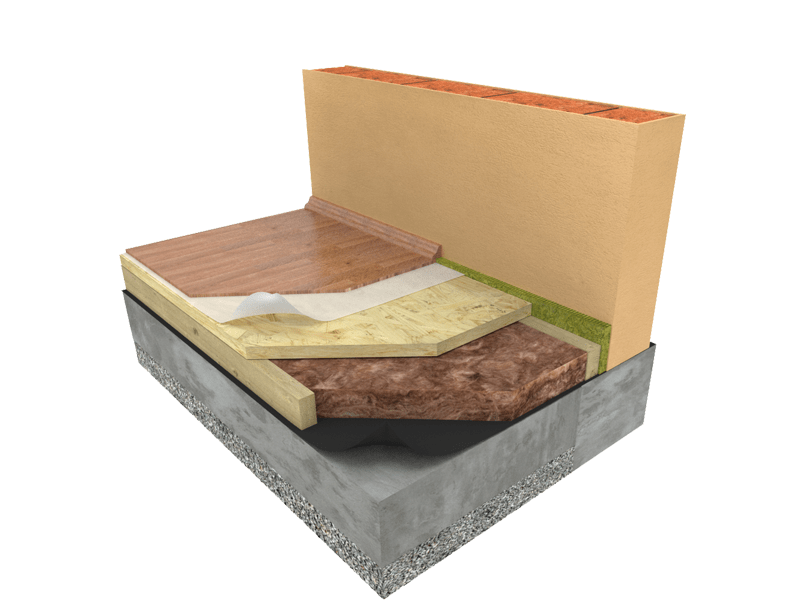

Roštová podlaha
- Nášlapná vrstva – laminátová podlaha
- Penová podložka pod laminátovú podlahu
- Roznášajúca vrstva z veľkoformátových dosiek
- Izolácia z minerálnej vlny Unifit 035, Naturoll Pro
- Železobetónová stropná doska
| Ťažká plávajúca podlaha na prízemí v kontakte so stenou | DWG | DXF | JPG | |
| Ĺahká plávajúca podlaha na prízemí v kontakte so stenou | DWG | DXF | JPG | |
| Ťažká plávajúca podlaha na strope medzi vykurovanými priestormi | DWG | DXF | JPG | |
| Ľahká plávajúca podlaha na strope medzi vykurovanými priestormi | DWG | DXF | JPG | |
| Roštová podlaha na prízemí v kontakte so stenou | DWG | DXF | JPG | |
| Roštová podlaha na strope medzi vykurovanými priestormi | DWG | DXF | JPG | |
| Roštová podlaha na strope nad vykurovaným priestorom | DWG | DXF | JPG |
